У тебя выход редуктора напрямую с валом генератора соединён. Якорь массивный. Сразу не останавливается при выключении ВОМ. У меня хоть и немного ремень пробуксовывает, но всё равно потихоньку шпонку на шкиве разбивает. Или там у тебя какая-то муфта?
у меня нет обгонной муфты,валтоже сразу не останавливается-но это не критично,а редуктор с геной соеденён мягким соединением,на фото его видно немного.
айбулатов роман..., эту схему я скопировал с внутренней стороны крышки генератора:
А вот по этой разбирался как всё работает:
Других схем по этим генераторам у меня больше нет.
Бур, если и сделаю сложноват, наверное, будет.
=По раме бегает ползун со ступицей от переднего колеса легковушки. Вместо оси вставлен конец самого бура (сверла). Ось сверла - толстостенная прямоугольная труба (лежит у меня в запасе). Сверху приварена ось от цапфы Жигулей, снизу уже само сверло.
=Ползун поднимается гидроцилиндром с длинным штоком через трос и блок. Опускается под собственным весом.
=Красным обозначил привод оси сверла. В центре ступицв от заднего моста большегруза. В ступице крутится отрезанный кусок заднего моста с приваренной звёздочкой. Внутри наварены пластины, которые образуют в сечении квадрат для оси сверла.
Примерно так задуман привод бура:
На вал углового редуктора (например от комбайна) насажена малая звёздочка. Дальше цепь к приводу сверла.
Вот, примерно такая идея. Но я её ещё перевариваю.
Я делал что то подобное в 1987г когда нужно было загородить 140м забора.Вместо ступицы использовал корпус со втулкой от лущильника вал квадратный тоже от него верх был проточен как на вашем рисунке и выточен корпус под подшипник к корпусу приварены две ручки.Ко втулке с квадратным отверстием (как на вашем рисунке приварена звездочка) редуктор был примерно такой же.Работала зта конструкция так; включлся ВОМ трактора, вал начинал врасщятся, я брался за ручки и давил вниз, бур в землю заходил легко но обратно его приходилось вытаскивать с огромным усилием, пробурив несколько ямок я вытащил вал приварил к нему ручки и бурил ямки вручную. Когда бурил пришла мысль сделать подачу цепную(как на рисунке)привод на цепь сделать реверсивным гидромотором малооборотным или реверсивным редуктором (но это намного сложнее)
Юрий61, идея хорошая. Ход "сверла" будет поболее чем с гидроцилиндром. К обычному НШ добавить какой-нибудь редуктор.
Мы каждый год отгораживаем арбузное поле в 40 га. Длина забора почти 3 км. Столбики через 10 м. Глубина ямки под столбик 2 штыка лопаты. На столбики натягивали 4 ряда проволоки. Потом укрепляли поперечными прутьями и проволокой. Теперь хотим вместо столбиков забить арматурные прутья. И на них повесить 2 тонких проводка под напряжением. Типа электропастуха.
Кроме того подтягивали э/линию 10 кВ к насосу на берегу. Там под бетонные опоры нужны ямки глубиной под 1,5 м.
привет коллеги. насчёт бурения скважин именно юмз- бурили 10лет назад другу колодец.живёт он на горке,(горизонт) 12 метров.кольца дорого,глубина большая,грунт тяжолый(песок,глинистый мергель,и к10метрам плита).вот решили смастерить бур. основа стрела от кара-пекировщика три вылета по три метра на навеску юмз,на рога сварная рама под редуктор от наклоннова цепнова навоза транспортёра,вместо електродвиготеля гидромотор лебётки лкт-80.шнеки от малой бурилки по 1,5метра диаметр 120,плиту бурили колоколом(труба 100 с коронкои).всё управлялось с кабины,я снаружи.пробурили за 3дня. к сожелению фоток нет,и прибамбасы за ети годы пущены на другие проекты за ненадобностью бурения.
Я уже и не помню,15 лет назад собирал установку,трактор работает на средних оборотах при 4 электродах.и ещё забыл,что выходной вал в стоке выходит на туже сторону где и привод,точил вал и выход делал на другую сторону.
А вы случайно не подскажете на какой сельхозтехнике может стоять редуктор с понижением 2 к 1. Этот редуктор как у вас можно использовать как понижающий? Спасибо.
Добрый вечер, есть гидромотор Тип: аксиально-поршневой с автокрана хар-ки на фото.
Вопрос: подойдет ли он в тракторную гидросистему и потянет ли он САК?
Осенью будет небольшая стройка. Вот пока обдумываю бетономешалку. Есть МТЗ с ПКУ-08 (Кун). Вот спереди, вместо ковша или рогов, и пристроить "грушу" мешалки. Намесить, потом подъехать куда надо и гидравликой аккуратно слить на место. Привод мешали тоже от гидравлики через гидромотор. Может кто уже делал такую?
Осенью будет небольшая стройка. Вот пока обдумываю бетономешалку. Есть МТЗ с ПКУ-08 (Кун). Вот спереди, вместо ковша или рогов, и пристроить "грушу" мешалки. Намесить, потом подъехать куда надо и гидравликой аккуратно слить на место. Привод мешали тоже от гидравлики через гидромотор. Может кто уже делал такую?
У тебя выход редуктора напрямую с валом генератора соединён. Якорь массивный. Сразу не останавливается при выключении ВОМ. У меня хоть и немного ремень пробуксовывает, но всё равно потихоньку шпонку на шкиве разбивает. Или там у тебя какая-то муфта?
у меня нет обгонной муфты,валтоже сразу не останавливается-но это не критично,а редуктор с геной соеденён мягким соединением,на фото его видно немного.
работает уже 10 лет,шпонки не разбивает.
Добрый день,дайте мне марку и электро схему этого сварощного генератора.
тоже задумывался..
на 1,5 метра бур при такой компановке я думаю будет проблематично.посмотри в теме ямобур,навешен на кун.

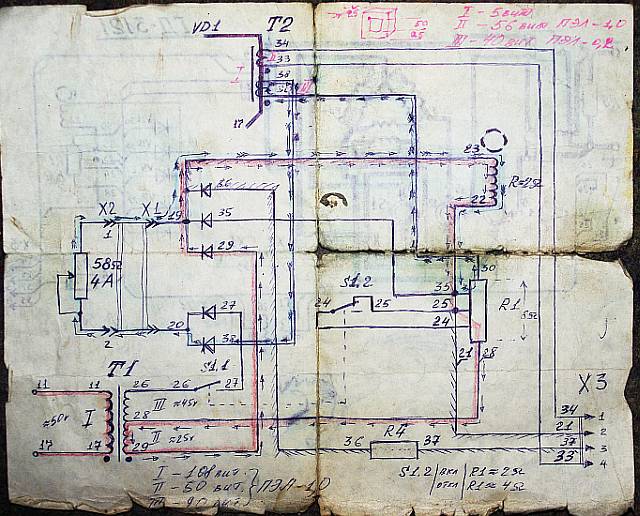

айбулатов роман..., эту схему я скопировал с внутренней стороны крышки генератора:
А вот по этой разбирался как всё работает:
Других схем по этим генераторам у меня больше нет.
Бур, если и сделаю сложноват, наверное, будет.

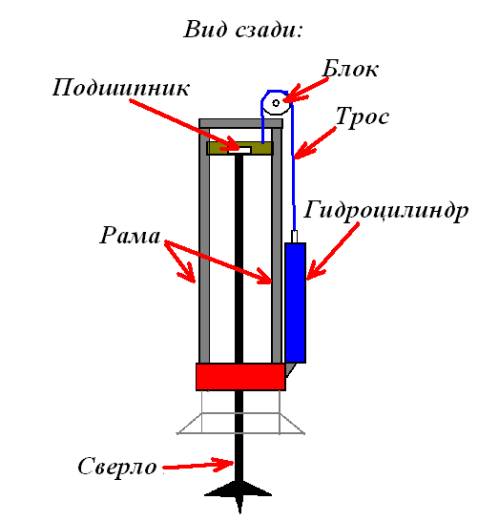

=По раме бегает ползун со ступицей от переднего колеса легковушки. Вместо оси вставлен конец самого бура (сверла). Ось сверла - толстостенная прямоугольная труба (лежит у меня в запасе). Сверху приварена ось от цапфы Жигулей, снизу уже само сверло.
=Ползун поднимается гидроцилиндром с длинным штоком через трос и блок. Опускается под собственным весом.
=Красным обозначил привод оси сверла. В центре ступицв от заднего моста большегруза. В ступице крутится отрезанный кусок заднего моста с приваренной звёздочкой. Внутри наварены пластины, которые образуют в сечении квадрат для оси сверла.

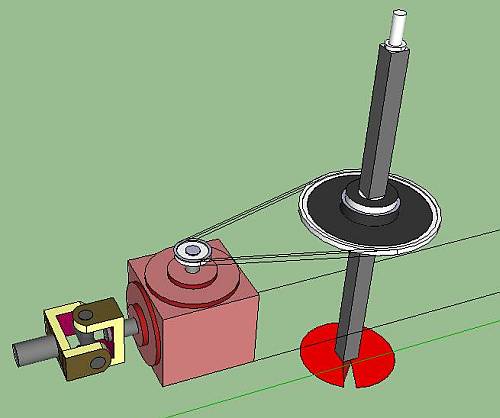

Примерно так задуман привод бура:
На вал углового редуктора (например от комбайна) насажена малая звёздочка. Дальше цепь к приводу сверла.
Вот, примерно такая идея. Но я её ещё перевариваю.
Я делал что то подобное в 1987г когда нужно было загородить 140м забора.Вместо ступицы использовал корпус со втулкой от лущильника вал квадратный тоже от него верх был проточен как на вашем рисунке и выточен корпус под подшипник к корпусу приварены две ручки.Ко втулке с квадратным отверстием (как на вашем рисунке приварена звездочка) редуктор был примерно такой же.Работала зта конструкция так; включлся ВОМ трактора, вал начинал врасщятся, я брался за ручки и давил вниз, бур в землю заходил легко но обратно его приходилось вытаскивать с огромным усилием, пробурив несколько ямок я вытащил вал приварил к нему ручки и бурил ямки вручную. Когда бурил пришла мысль сделать подачу цепную(как на рисунке)привод на цепь сделать реверсивным гидромотором малооборотным или реверсивным редуктором (но это намного сложнее)
как то так
Юрий61, идея хорошая. Ход "сверла" будет поболее чем с гидроцилиндром. К обычному НШ добавить какой-нибудь редуктор.
Мы каждый год отгораживаем арбузное поле в 40 га. Длина забора почти 3 км. Столбики через 10 м. Глубина ямки под столбик 2 штыка лопаты. На столбики натягивали 4 ряда проволоки. Потом укрепляли поперечными прутьями и проволокой. Теперь хотим вместо столбиков забить арматурные прутья. И на них повесить 2 тонких проводка под напряжением. Типа электропастуха.
Кроме того подтягивали э/линию 10 кВ к насосу на берегу. Там под бетонные опоры нужны ямки глубиной под 1,5 м.
Добрый день,сасибо за схему.
Скажите пожалуйста от чего редуктор. Где такой можно найти. Или хотя бы похожий.
редуктор от прицепного опрыскивателя оп 2000
привет коллеги. насчёт бурения скважин именно юмз- бурили 10лет назад другу колодец.живёт он на горке,(горизонт) 12 метров.кольца дорого,глубина большая,грунт тяжолый(песок,глинистый мергель,и к10метрам плита).вот решили смастерить бур. основа стрела от кара-пекировщика три вылета по три метра на навеску юмз,на рога сварная рама под редуктор от наклоннова цепнова навоза транспортёра,вместо електродвиготеля гидромотор лебётки лкт-80.шнеки от малой бурилки по 1,5метра диаметр 120,плиту бурили колоколом(труба 100 с коронкои).всё управлялось с кабины,я снаружи.пробурили за 3дня. к сожелению фоток нет,и прибамбасы за ети годы пущены на другие проекты за ненадобностью бурения.
с новым годом коллеги! здоровья,благополучия,и творческой мысли в новом 2017 году!
Скажите пожалуйста он на сколько увеличивает обороты?
Я уже и не помню,15 лет назад собирал установку,трактор работает на средних оборотах при 4 электродах.и ещё забыл,что выходной вал в стоке выходит на туже сторону где и привод,точил вал и выход делал на другую сторону.
А вы случайно не подскажете на какой сельхозтехнике может стоять редуктор с понижением 2 к 1. Этот редуктор как у вас можно использовать как понижающий? Спасибо.
Примерно в 2 с половиной раза.
1 к 5
Добрый вечер, есть гидромотор Тип: аксиально-поршневой с автокрана хар-ки на фото.
Вопрос: подойдет ли он в тракторную гидросистему и потянет ли он САК?
Осенью будет небольшая стройка. Вот пока обдумываю бетономешалку. Есть МТЗ с ПКУ-08 (Кун). Вот спереди, вместо ковша или рогов, и пристроить "грушу" мешалки. Намесить, потом подъехать куда надо и гидравликой аккуратно слить на место. Привод мешали тоже от гидравлики через гидромотор. Может кто уже делал такую?
Хотя и без ВОМ, но самодел.
