Нашел в одной конторе отвал передний на трактор Т-25 производства лидсельмаш за 28тыс( на заводе он стоит 18), с гидроцилиндром. Кто его использует? Стоящая вещь? У них он на складе( не на тракторе) и довольно далеко от меня- посмотреть не могу. Если кто использует такой- выложите фотки, крепеж к раме особенно интересен. Хочу приспособить отвал на японский трактор.
Обязательно выстави yes3 только размеры то какие dntknw мне ширина нужна я помню кто то вроде говорил 170см хватает я уже несколько раз темы перечитывал и по 25ке и по 40ке не хочу делать это еще раз laugh
Замеряйте ширину колеи своего трактора по внешней стороне + 10 см. Если делаете поворотный, то ещё сантиметров 20 добавить нужно. Я на свой сделал 2м 10 см. У меня колеса стоят широкие.
Обязательно выстави yes3 только размеры то какие dntknw мне ширина нужна я помню кто то вроде говорил 170см хватает я уже несколько раз темы перечитывал и по 25ке и по 40ке не хочу делать это еще раз laugh
Орентируйтесь на ширину ваших задних колёс.Когда отвал будет под углом желательно чтобы он перекрывал эту ширину можно тока тока чтобы не был слишком широким когда будет не под углом.Как то так.
Обязательно выстави yes3 только размеры то какие dntknw мне ширина нужна я помню кто то вроде говорил 170см хватает я уже несколько раз темы перечитывал и по 25ке и по 40ке не хочу делать это еще раз laugh
Орентируйтесь на ширину ваших задних колёс.Когда отвал будет под углом желательно чтобы он перекрывал эту ширину можно тока тока чтобы не был слишком широким когда будет не под углом.Как то так.
У меня передние 140 см по краям задние 1500см...а лист 180см так тогда и оставлю просто думал много!!! Мне его с трубы вырезали думал вообще 170 но взял с запасом!!!все сегодня купил швелер 8ку 6м можно начинать собирать по тихоньку!!!еще такой вопрос палец какой толщины ставить он же там один всю нагрузку будет держать???

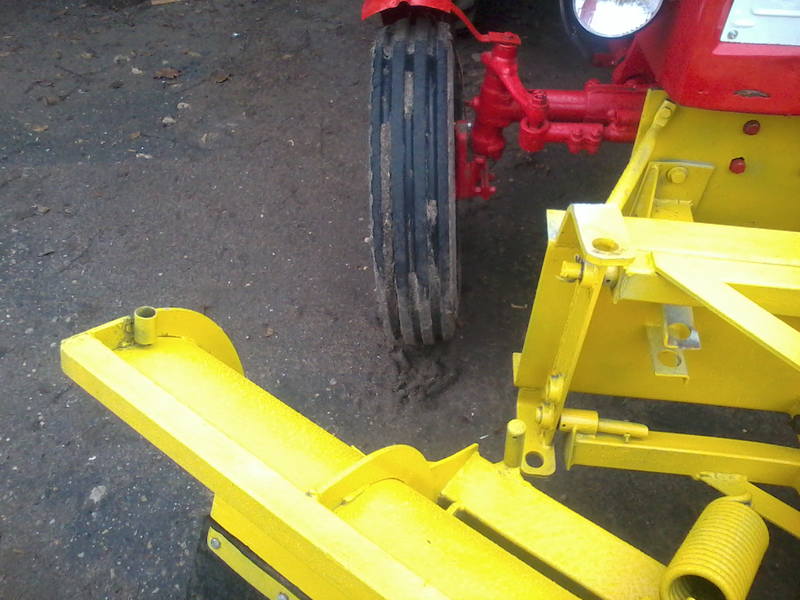

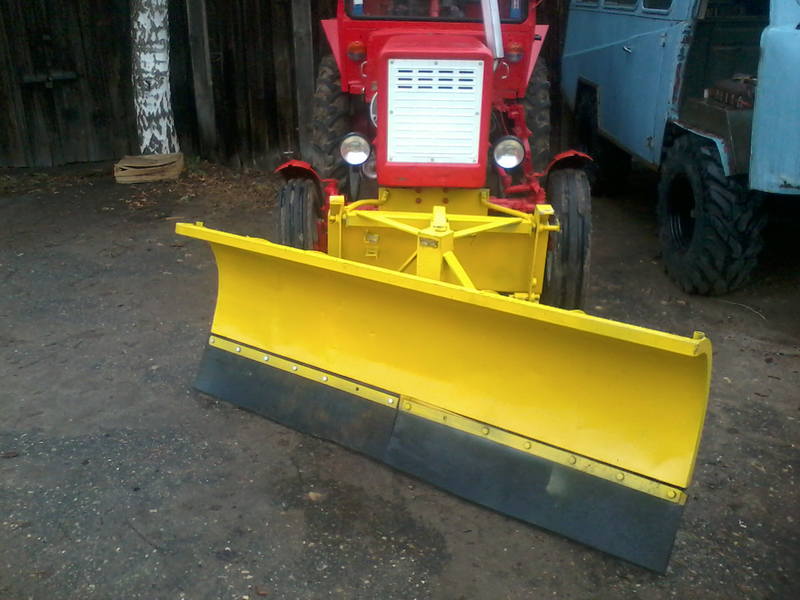

Вот мой отвал, ширина 2 метра
[изображение]
[изображение]
[изображение]
Критику принимаем???
1. посмотрите на крепление заводских отвалов, там не зря основной упор делается на полураму (трубы) трактора, при такой установки как у вас вся нагрузка будет приходится на переднюю часть полурамы - чугунное литье, если оно теснит (а вероятность этого весьма велика при такой установки) то найти полу раму будет сложно последняя цена на них была 39 000 рублей и их нет уже с мая 2013 года ...
2. по ширене отвала - стандартный отвал на Т25/Т30 1,8 по ширене и 1,6 при повороте... это тоже сделано и одобрено еще на ВТЗ (в советские времена) этот размер расчитан из-за нагрузки на КПП (шестерни на КПП тоже частично исчезают из продажи) и сцепление.
если совсем интересно могу отправить в личку фото крепления водил на Т25 а также могу с них снять размеры
а так на вашей конструкции установлена плита (очень похожа) от арзамасского оборудования
да еще вместо техпластины можно использовать резанные пакрышки от грузовика ходят ничуть не хуже, или туже тех пластину но армированную тканью, разница по цене не велика но паребриков уже не боиться...
Конечно принимаем Данный отвал прикупил у одного дедка, живёт не далеко от меня, он то им и толкал снег лет 5 примерно...
Ага, буханочка на белках как рназ для рыбалки и строиться...но работы там куча...
Конечно принимаем Данный отвал прикупил у одного дедка, живёт не далеко от меня, он то им и толкал снег лет 5 примерно...
Ага, буханочка на белках как рназ для рыбалки и строиться...но работы там куча...
дело конечно ваше и вера в пружины живет в сердцах народа, но я видел как ломается чугунина у полурамы от таких вот установок... а стоимость ее я вам озвучил.
просто переделок в вашем случае минимум, а полураму сразу разгрузите, посмотрите уже на этой странице есть крепление к полу раме.
dread Всем привет! А какой толщини нужна резина на отвал а также ширина резини для чистки снега.
стандартная техпластина ПЛАСТИНА ТМКЦ-С40.(500*250 мм) или ПЛАСТИНА ТМКЦ-С40.(500*550 мм) есть во всех наверное автотракторных магазинах это не армированная есть еще армированная тканью, проволокой, тросом
а проще всего взять старую грузовую покрышку и вырезать из нее - дешево и сердито, причем многое беларусские - заводские отвалы поставляются именно с таким вот колхозом
Вечер добрый вот что у меня сейчас есть!!!! Такой вопрос шва который скрепляет пластину и швелер крепления полурамы будет достаточно или надо усиливать и как на четвертом фото видно шов????? И какое примерно надо расстояния вылета отвала делать вот на последнем фото расстояние от края полукруга тобишь намало отвала до края грузов 46см примерно при повороте до края колеса от края отвала будет 25 см
у меня 180см и хватает.колея трактора 135см
Нашел в одной конторе отвал передний на трактор Т-25 производства лидсельмаш за 28тыс( на заводе он стоит 18), с гидроцилиндром. Кто его использует? Стоящая вещь? У них он на складе( не на тракторе) и довольно далеко от меня- посмотреть не могу. Если кто использует такой- выложите фотки, крепеж к раме особенно интересен. Хочу приспособить отвал на японский трактор.
Замеряйте ширину колеи своего трактора по внешней стороне + 10 см. Если делаете поворотный, то ещё сантиметров 20 добавить нужно. Я на свой сделал 2м 10 см. У меня колеса стоят широкие.
Орентируйтесь на ширину ваших задних колёс.Когда отвал будет под углом желательно чтобы он перекрывал эту ширину можно тока тока чтобы не был слишком широким когда будет не под углом.Как то так.
У меня передние 140 см по краям задние 1500см...а лист 180см так тогда и оставлю просто думал много!!! Мне его с трубы вырезали думал вообще 170 но взял с запасом!!!все сегодня купил швелер 8ку 6м можно начинать собирать по тихоньку!!!еще такой вопрос палец какой толщины ставить он же там один всю нагрузку будет держать???
И еще железо на отвал 10мм усиливать стоит или хватит???
У меня на бабочке стоит такое железо (как бы ни тоньше). Пока ничего не погнул, хотя и не усиливал. Только лыжи из уголка приваривал.
Вот мой отвал, ширина 2 метра
10мм хватит. Поворотный палец 35мм но думаю можно и меньше.
А вы им уже работали? Угол у вас бешенный.
Да угол там любой, там гидроцилиндр стоит, это так для примера повернул
Критику принимаем???
1. посмотрите на крепление заводских отвалов, там не зря основной упор делается на полураму (трубы) трактора, при такой установки как у вас вся нагрузка будет приходится на переднюю часть полурамы - чугунное литье, если оно теснит (а вероятность этого весьма велика при такой установки) то найти полу раму будет сложно последняя цена на них была 39 000 рублей и их нет уже с мая 2013 года ...
2. по ширене отвала - стандартный отвал на Т25/Т30 1,8 по ширене и 1,6 при повороте... это тоже сделано и одобрено еще на ВТЗ (в советские времена) этот размер расчитан из-за нагрузки на КПП (шестерни на КПП тоже частично исчезают из продажи) и сцепление.
если совсем интересно могу отправить в личку фото крепления водил на Т25 а также могу с них снять размеры
а так на вашей конструкции установлена плита (очень похожа) от арзамасского оборудования
буханка на ФБЛ-ах строится ?? зачетно на них лазить на рыбалку ))))
да еще вместо техпластины можно использовать резанные пакрышки от грузовика ходят ничуть не хуже, или туже тех пластину но армированную тканью, разница по цене не велика но паребриков уже не боиться...
Дмитрий
Хлопков, да у него пружины стоят, удар не страшен.
Конечно принимаем
Данный отвал прикупил у одного дедка, живёт не далеко от меня, он то им и толкал снег лет 5 примерно...
Ага, буханочка на белках как рназ для рыбалки и строиться...но работы там куча...
Nitrus Всё верно...только из-за наличия пружин и решился на такую установку...
Что есть лыжи?
Мужики а какой принцип работы этих пружин( механически)
Где у вас посмотрел и себе починил
дело конечно ваше и вера в пружины живет в сердцах народа, но я видел как ломается чугунина у полурамы от таких вот установок... а стоимость ее я вам озвучил.
просто переделок в вашем случае минимум, а полураму сразу разгрузите, посмотрите уже на этой странице есть крепление к полу раме.
Не менее 20мм. Выпуски 100мм при такой толщине. Высота 100-150 соответственно.
благодарю за ответ будем искать.
Вот специальная техрезина. Толщина 50 мм, высота у меня 180, выпуск на 150 мм с каждой стороны.
А как она кирпичи ловит? Точнее пропускает... Не жесткая?
Нормально. В прошлом году сделал себе эту с резиной после ножа рай увидел.
стандартная техпластина ПЛАСТИНА ТМКЦ-С40.(500*250 мм) или ПЛАСТИНА ТМКЦ-С40.(500*550 мм) есть во всех наверное автотракторных магазинах это не армированная есть еще армированная тканью, проволокой, тросом
а проще всего взять старую грузовую покрышку и вырезать из нее - дешево и сердито, причем многое беларусские - заводские отвалы поставляются именно с таким вот колхозом
Вечер добрый вот что у меня сейчас есть!!!! Такой вопрос шва который скрепляет пластину и швелер крепления полурамы будет достаточно или надо усиливать и как на четвертом фото видно шов????? И какое примерно надо расстояния вылета отвала делать вот на последнем фото расстояние от края полукруга тобишь намало отвала до края грузов 46см примерно при повороте до края колеса от края отвала будет 25 см
